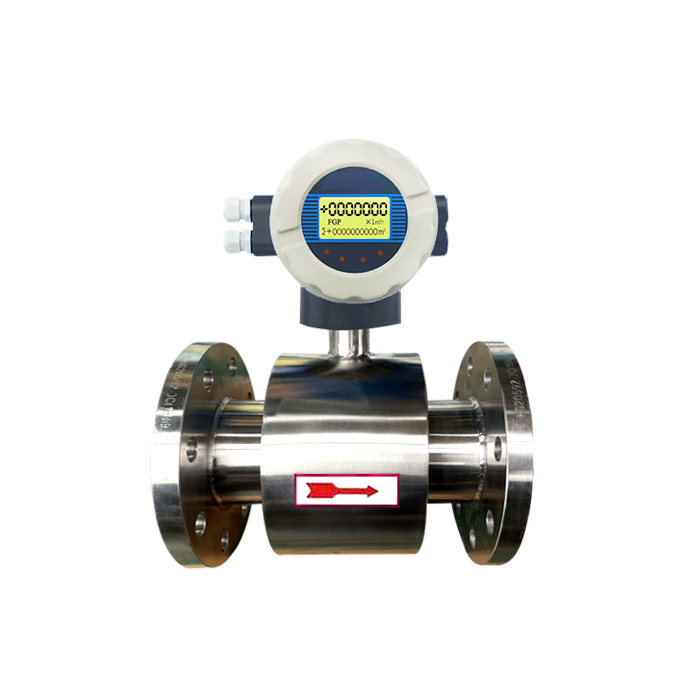

مقياس التدفق الكهرومغناطيسي الفولاذ المقاوم للصدأ

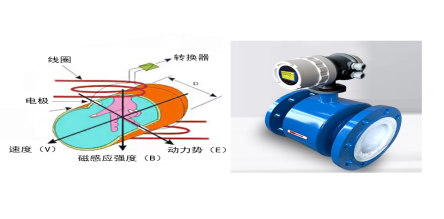

وفقًا لمبدأ الحث الكهرومغناطيسي في فاراداي ، يتم تثبيت أقطاب الكشف على جدار أنبوب القياس حيث يكون محور أنبوب القياس عموديًا على خطوط المجال المغناطيسي. عندما يتحرك السائل الموصل على طول محور أنبوب القياس ، يقطع السائل الموصل خطوط المجال المغناطيسي لتوليد إمكانات مستحثة. يتم اكتشاف هذه الإمكانات المستحثة بواسطة قطب الكشف ، والقيمة تتناسب مع معدل التدفق. قيمتها هي: e = kbvd في الاختبار:

إمكانات ناجمة عن E.

k-selefffice المتعلقة بتوزيع المجال المغناطيسي والطول المحوري

B-Magnetic Intruction شدة

معدل تدفق المتوسط ​​V من السائل الموصل

تباعد D-Electrode (قطر داخل أنبوب القياس)

جدول اختيار المدى

جدول مقارنة التدفق السريع
سرعة	0.01 (دقيقة)	1	2	3	4	5	15 (الأعلى)
المستقيم لاتس
15	0.0113	0.6362	1.2723	1.9085	2.5447	3.1809	9.5426
20	0.0177	1.1310	2.2619	3.3929	4.5239	5.6549	16.9646
25	0.0452	1.7671	3.5343	5.3014	7.0686	8.8357	26.5072
40	0.0707	4.5239	9.0478	13.5717	18.0956	22.6195	67.8584
50	0.1195	7.0686	14.1372	21.2058	28.2743	35.3429	106.0288
65	0.1810	11.9459	23.8918	35.8377	47.7836	59.7295	179.1886
80	0.2827	18.0956	36.1911	54.2867	72.3823	90.4779	271.4336
100	0.6362	28.2743	56.5487	84.8230	113.0973	141.3717	424.1150
150	1.1310	63.6173	127.2345	190.8518	254.4690	318.0863	954.2588
200	0.2827	113.0973	226.1947	339.2920	452.3893	883.5729	1696.4600
250	1.7671	176.7146	353.4292	530.1438	706.8583	1272.3450	2650.7188
300	2.5447	254.4690	508.9380	763.4070	1017.8760	1731.8030	3817.0351
350	3.4636	346.3606	692.7212	1039.0818	1385.4424	2261.9467	5195.4089
400	4.5239	452.3893	904.7787	1357.1680	1809.5574	2862.7763	6785.8401
450	5.7256	572.5553	1145.1105	1717.6658	2290.2210	3534.2917	8588.3289
500	7.0686	706.8583	1413.7167	2120.5750	2827.4334	5089.3801	10602.8752
600	10.1788	1017.876	2035.7520	3053.6281	4071.5041	6927.2118	15268.1403
700	13.8544	1385.4424	2770.8847	4156.3271	5541.7694	9047.7868	20781.6354
800	18.0956	1809.5574	3619.1147	5428.6721	7238.2295	11451.1052	271،433،605
900	22.9022	2290.2210	4580.4421	6870.6631	9160.8842	14137.1669	34353.3157
1000	28.27437	2827.4334	5654.8668	8482.3002	11309.7336	20357.5204	42411.5008
1200	40.7150	4071.5041	8143.0082	12214.5122	16286.0163	27708.8472	61027.5612
1400	55.4177	5541.7694	11083.5389	16625.3083	22167.0778	36191.1474	83126.5416
1600	72.3823	7238.2295	14476.4589	21714.6884	28952.9179	28952.9179	108573.442
1800	91.6088	9160.8842	18321.7684	27482.6525	36643.5367	45804.4209	137413.2627
2000	113.0973	11309.7336	22619.4671	33929.2007	45238.9342	56548.6678	169646.0033
2200	136.8478	13684.7776	27369.5552	41054.3328	54739.1104	68423.8880	205217.6640
2400	162.8602	16286.0163	32572.0326	48858.0490	65114.0653	81430.0816	244290.2448
2600	191.1343	19113.4268	38226.8536	57340.2804	76453.707	295567.134	286701.402
