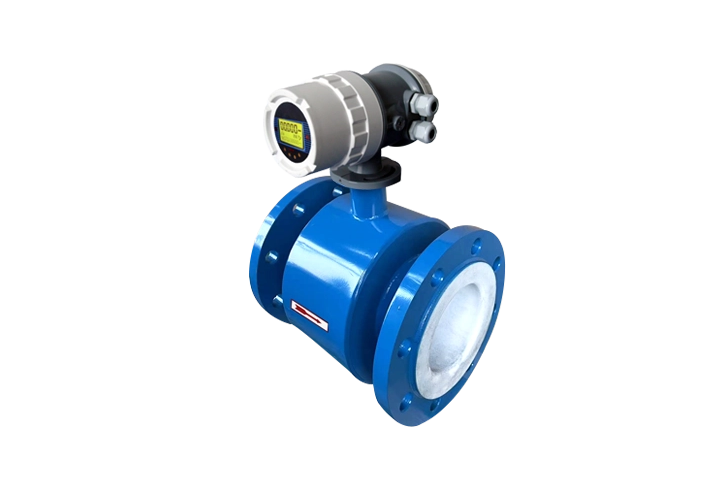

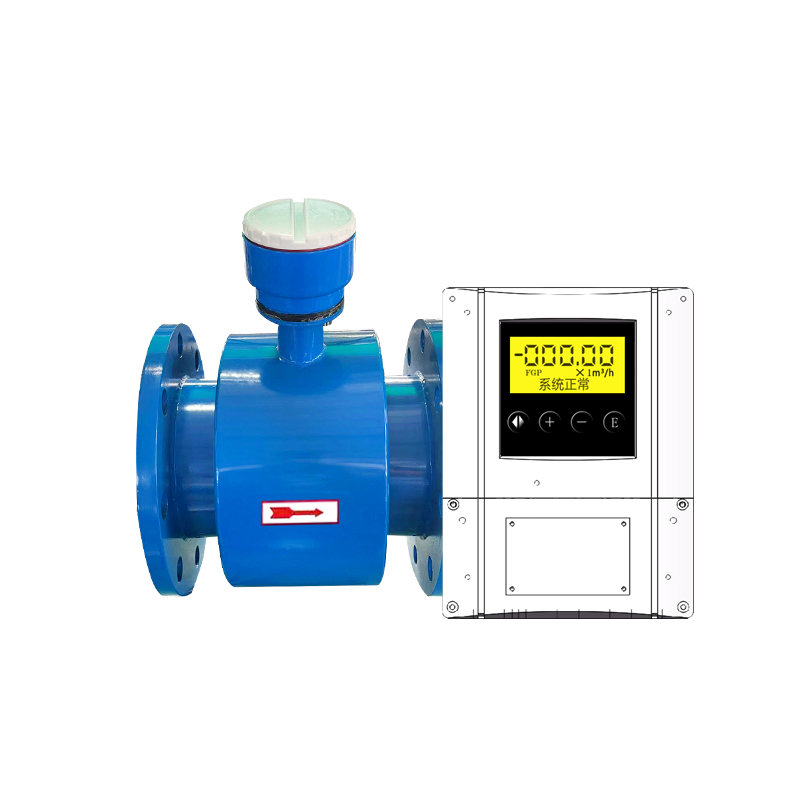

مقدمة المنتج
قياس القطر | (DN10-DN2000) يمكن تخصيص مواصفات أخرى |
مستوى الدقة | ± 0.2 ~ 0.5 |
الموصلية | ≥50us/سم |
مستوى الحماية | IP65 ، IP68 |
مزود الطاقة | AC220V/DC24V (قياسي) ؛ يمكن تخصيص مصدر طاقة البطارية |
وضع الاتصال | RS485 ، Modbus ، GPRS ، Profibus-DP ، Hart ، WiFi ، إلخ. |
طريقة التثبيت | اتصال الحافة الافتراضي (اتصال شفة ، مؤشر ترابط ، يمكن تخصيص المشبك) |
الرسم البياني الهيكل
 |  |  |
الرسم البياني الهيكل
 |  |  |  |
| 1. الرماية على جسم المنتج سلسًا ولديه تقنية معالجة رائعة. سطح طلاء المنتج مقاوم للرطوبة ومقاوم للصدأ |  |

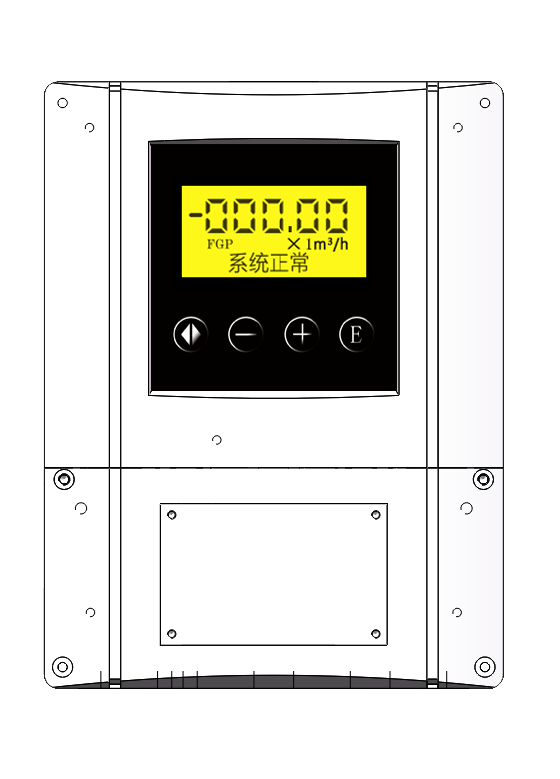

 | 2.SMART METER عرض تدفق في الوقت الفعلي ، عرض التدفق التراكمي ، الدعم modbus ، profibus-DP ، GPRS ، WIFI ، HART وبروتوكولات الاتصال الأخرى ، دعم وظيفة التطبيق عن بُعد |

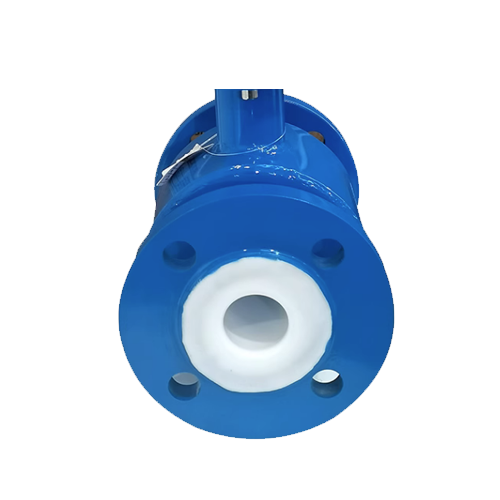

3. جسم الفولاذ المقاوم للصدأ غير المغنطيسي باستخدام قناة غير مغناطيسية عالية الجودة تقليل تدخل القياس في الموقع بفعالية |  |
 | 4.TRIPLE-PROOFING LINING يعتمد مواد مكافحة الانتشار ، ومكافحة التلاشي ومضادة للتسرب ، يحسن موثوقية استخدام الأداة |
القشرة صعبة ومقاومة للارتداء. تم اعتماد قذيفة مصنوعة من الصلب المخصص المهني وتكنولوجيا اللحام بالليزر المتقدمة. | ترقية محول محول الترقية ، مع أداء أكثر استقرارًا ، انجراف صفر ، تكرار أقل وقياس أكثر دقة. | ملف النحاس النقي اعتماد ملف النحاس النقي القياسي الوطني ، والتخصيص المهني ، وعزل الطبقة المزدوجة والعزل ، والأداء الأكثر موثوقية وحياة خدمة أطول. |
 |  |  |
وفقًا لمبدأ الحث الكهرومغناطيسي في فاراداي ، يتم تثبيت أقطاب الكشف على جدار أنبوب القياس حيث يكون محور أنبوب القياس عموديًا على خطوط المجال المغناطيسي. عندما يتحرك السائل الموصل على طول محور أنبوب القياس ، يقطع السائل الموصل خطوط المجال المغناطيسي لتوليد إمكانات مستحثة. يتم اكتشاف هذه الإمكانات المستحثة بواسطة قطب الكشف ، والقيمة تتناسب مع معدل التدفق. قيمتها هي: e = kbvd في الاختبار:
إمكانات ناجمة عن E.
k-selefffice المتعلقة بتوزيع المجال المغناطيسي والطول المحوري
B-Magnetic Intruction شدة
معدل تدفق المتوسط V من السائل الموصل
تباعد D-Electrode (قطر داخل أنبوب القياس)
جدول اختيار المدى
| جدول مقارنة التدفق السريع | |||||||
| سرعة | 0.01 (دقيقة) | 1 | 2 | 3 | 4 | 5 | 15 (الأعلى) |
| المستقيم لاتس | |||||||
| 15 | 0.0113 | 0.6362 | 1.2723 | 1.9085 | 2.5447 | 3.1809 | 9.5426 |
| 20 | 0.0177 | 1.1310 | 2.2619 | 3.3929 | 4.5239 | 5.6549 | 16.9646 |
| 25 | 0.0452 | 1.7671 | 3.5343 | 5.3014 | 7.0686 | 8.8357 | 26.5072 |
| 40 | 0.0707 | 4.5239 | 9.0478 | 13.5717 | 18.0956 | 22.6195 | 67.8584 |
| 50 | 0.1195 | 7.0686 | 14.1372 | 21.2058 | 28.2743 | 35.3429 | 106.0288 |
| 65 | 0.1810 | 11.9459 | 23.8918 | 35.8377 | 47.7836 | 59.7295 | 179.1886 |
| 80 | 0.2827 | 18.0956 | 36.1911 | 54.2867 | 72.3823 | 90.4779 | 271.4336 |
| 100 | 0.6362 | 28.2743 | 56.5487 | 84.8230 | 113.0973 | 141.3717 | 424.1150 |
| 150 | 1.1310 | 63.6173 | 127.2345 | 190.8518 | 254.4690 | 318.0863 | 954.2588 |
| 200 | 0.2827 | 113.0973 | 226.1947 | 339.2920 | 452.3893 | 883.5729 | 1696.4600 |
| 250 | 1.7671 | 176.7146 | 353.4292 | 530.1438 | 706.8583 | 1272.3450 | 2650.7188 |
| 300 | 2.5447 | 254.4690 | 508.9380 | 763.4070 | 1017.8760 | 1731.8030 | 3817.0351 |
| 350 | 3.4636 | 346.3606 | 692.7212 | 1039.0818 | 1385.4424 | 2261.9467 | 5195.4089 |
| 400 | 4.5239 | 452.3893 | 904.7787 | 1357.1680 | 1809.5574 | 2862.7763 | 6785.8401 |
| 450 | 5.7256 | 572.5553 | 1145.1105 | 1717.6658 | 2290.2210 | 3534.2917 | 8588.3289 |
| 500 | 7.0686 | 706.8583 | 1413.7167 | 2120.5750 | 2827.4334 | 5089.3801 | 10602.8752 |
| 600 | 10.1788 | 1017.876 | 2035.7520 | 3053.6281 | 4071.5041 | 6927.2118 | 15268.1403 |
| 700 | 13.8544 | 1385.4424 | 2770.8847 | 4156.3271 | 5541.7694 | 9047.7868 | 20781.6354 |
| 800 | 18.0956 | 1809.5574 | 3619.1147 | 5428.6721 | 7238.2295 | 11451.1052 | 271،433،605 |
 900 | 22.9022 | 2290.2210 | 4580.4421 | 6870.6631 | 9160.8842 | 14137.1669 | 34353.3157 |
| 1000 | 28.27437 | 2827.4334 | 5654.8668 | 8482.3002 | 11309.7336 | 20357.5204 | 42411.5008 |
| 1200 | 40.7150 | 4071.5041 | 8143.0082 | 12214.5122 | 16286.0163 | 27708.8472 | 61027.5612 |
| 1400 | 55.4177 | 5541.7694 | 11083.5389 | 16625.3083 | 22167.0778 | 36191.1474 | 83126.5416 |
| 1600 | 72.3823 | 7238.2295 | 14476.4589 | 21714.6884 | 28952.9179 | 28952.9179 | 108573.442 |
| 1800 | 91.6088 | 9160.8842 | 18321.7684 | 27482.6525 | 36643.5367 | 45804.4209 | 137413.2627 |
| 2000 | 113.0973 | 11309.7336 | 22619.4671 | 33929.2007 | 45238.9342 | 56548.6678 | 169646.0033 |
| 2200 | 136.8478 | 13684.7776 | 27369.5552 | 41054.3328 | 54739.1104 | 68423.8880 | 205217.6640 |
| 2400 | 162.8602 | 16286.0163 | 32572.0326 | 48858.0490 | 65114.0653 | 81430.0816 | 244290.2448 |
| 2600 | 191.1343 | 19113.4268 | 38226.8536 | 57340.2804 | 76453.707 | 295567.134 | 286701.402 |

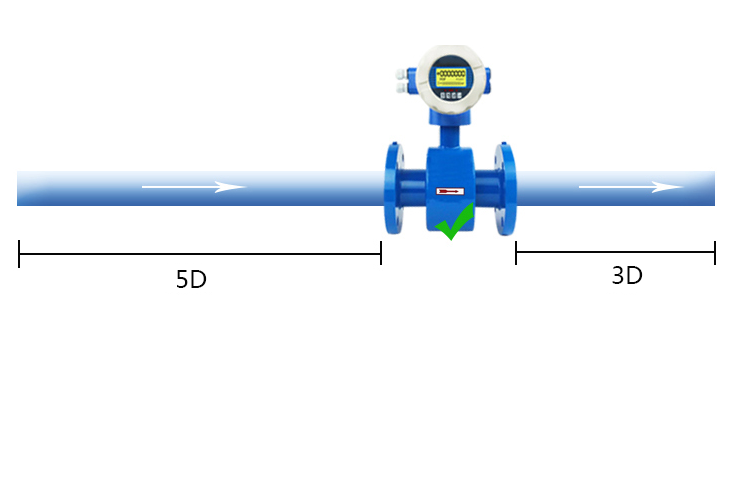

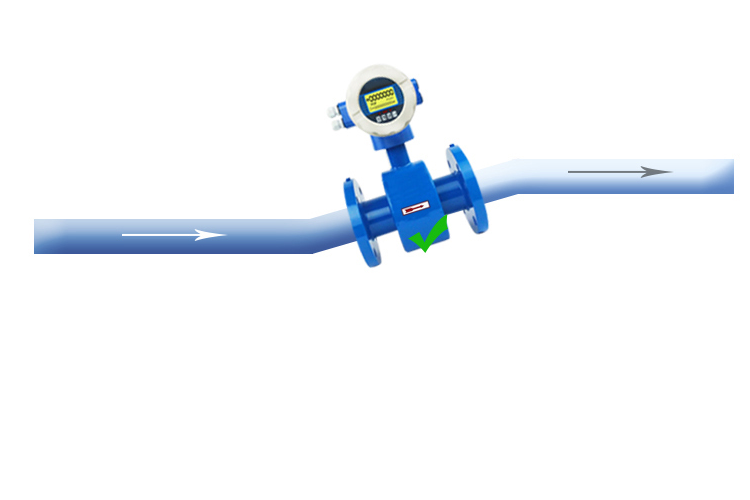

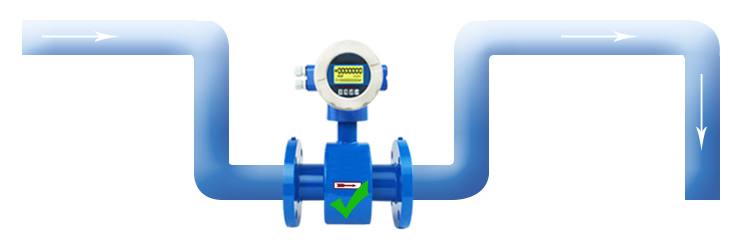

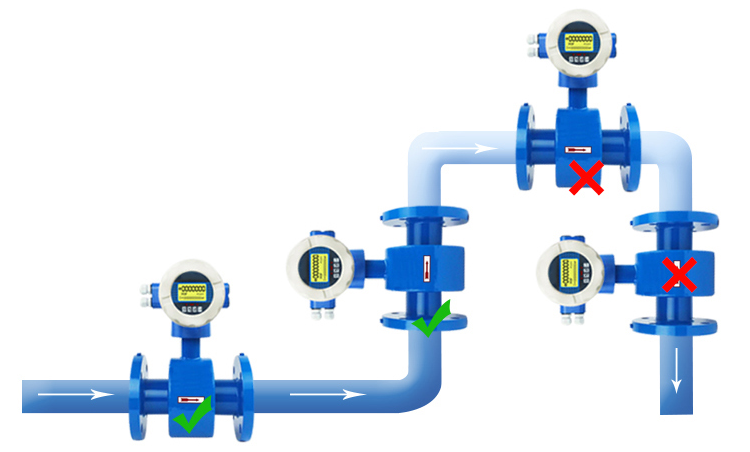

| 1. يجب أن يكون هناك ما لا يقل عن 5*D (D هو القطر الداخلي لمقياس التدفق) قسم الأنابيب المستقيمة أمام مقياس التدفق وقسم الأنابيب المستقيمة 3*D خلفه. | 2. يجب تثبيت في الجزء الصاعد من خط الأنابيب | 3. قم بتثبيته في الجزء السفلي من الأنبوب الأفقي وأعلى رأسيًا ، وتجنب تثبيته في أعلى نقطة من الأنبوب وأسفل رأسياً. | 4. عند التثبيت في أنبوب تفريغ مفتوح ، يجب تثبيته في الجزء السفلي من الأنبوب. |
 |  |  |  |
