في الصناعات الحديثة والمنازل وأنظمة البنية التحتية ، فإن القدرة على قياس مقدار السائل الذي يتحرك عبر الأنبوب ليست مفيدة فقط - إنها ضرورية. سواء أكان المياه التي تتدفق إلى مبنى ، أو الوقود الذي يتحرك عبر محرك ، أو مواد كيميائية يتم خلطها في المصنع ، فإن قياس السوائل الدقيق يضمن السلامة والكفاءة ومراقبة الجودة. هذا هو المكان الذي تأتي فيه عدادات التدفق. تساعدنا هذه الأجهزة على مراقبة وتنظيم حركة السوائل والغازات ، وغالبًا ما تكون بدقة رائعة.
تم تصميم هذا الدليل للمبتدئين الذين يرغبون في فهم عدادات التدفق ، وكيفية عملها ، والأنواع المختلفة المتاحة ، وكيفية اختيار التطبيق المناسب لتطبيق معين.
مقياس التدفق هو جهاز يستخدم لقياس معدل تدفق السائل أو الغاز أثناء تحركه عبر أنبوب أو قناة. يمكن قياس معدل التدفق من حيث الحجم (مثل لتر في الدقيقة) أو الكتلة (مثل الكيلوغرامات في الساعة). يتم استخدام عدادات التدفق في عدد لا يحصى من الأماكن - من أنظمة إمدادات المياه السكنية إلى خطوط أنابيب النفط الضخمة والتجارب المختبرية.
الغرض الأساسي من عداد التدفق هو إعطاء المشغلين معلومات حول مقدار السائل الذي يتم نقله ، ومدى سرعة تحركه ، وأحيانًا ، حتى درجة حرارته وضغطه. هذا يساعد في تنظيم الأنظمة ، وتجنب النفايات ، وتقليل التكاليف ، وتحسين الأداء.
يلعب القياس الدقيق دورًا مهمًا في كفاءة العملية والسلامة. في منشأة التصنيع ، على سبيل المثال ، إذا تمت إضافة الكثير أو القليل جدًا من المكون ، فقد يدمر مجموعة كاملة من المنتجات. في محطات معالجة المياه ، فإن معرفة مقدار المياه التي يتم تصفيتها أو تفريغها هي مفتاح الامتثال التنظيمي. حتى في منزلك ، تساعدك قياسات تدفق المياه أو الغاز الدقيقة على الحصول على فواتير فائدة عادلة.
باختصار ، يحمي عدادات التدفق الأنظمة ، وتأكد من استيفاء المعايير التنظيمية ، وتحسين جودة الإنتاج ، والمساعدة في مراقبة استخدام الطاقة واستدامتها.
تعمل عدادات التدفق المختلفة باستخدام مبادئ علمية مختلفة. ومع ذلك ، فإن معظمهم يعتمد على بعض التقنيات الشائعة:
الحركة الميكانيكية : تعتمد بعض الأمتار على جزء الغزل ، مثل التوربينات ، التي تدور بتدفق السوائل. تساعد سرعة الدوران في تحديد معدل التدفق.
اختلاف الضغط : بعض الأمتار تقيس فرق الضغط بين نقطتين في الأنبوب وحساب التدفق بناءً على ذلك.
الخواص الكهرومغناطيسية : متر باستخدام هذه الطريقة قياس الجهد الناتج عن السوائل الموصلة التي تتحرك عبر مجال مغناطيسي.
الموجات فوق الصوتية الموجات فوق الصوتية : تستخدم عدادات التدفق بالموجات فوق الصوتية موجات الصوت. من خلال قياس كيفية تغير هذه الموجات أثناء مرورها عبر السائل المتدفق ، يمكن حساب معدل التدفق.
يساعد فهم مبدأ العمل وراء عداد التدفق للمستخدمين على اختيار المهمة الصحيح لمهمتهم المحددة.
في حين أن هناك العديد من أنواع عدادات التدفق ، إليك بعض أنواعها الأكثر استخدامًا ، خاصة في البيئات الصناعية والسكنية:
هذه العمل مثل طواحين الهواء الصغيرة الموضوعة داخل الأنبوب. كما يتدفق السائل ، يدور الدوار. كلما زاد تدفق السائل ، كلما كان الدوار أسرع. تتبع المستشعرات هذه الحركة وتحويلها إلى بيانات معدل التدفق.
المزايا : تصميم بسيط ، جيد للسوائل النظيفة والثابتة.
القيود : غير مناسبة للسوائل القذرة أو اللزجة التي يمكن أن تشوش التوربينات.

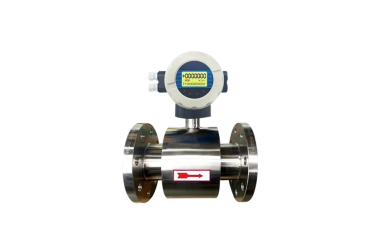

هذه تستخدم مجال مغناطيسي والطبيعة الموصلة لبعض السوائل لقياس التدفق. عندما يمر السائل الموصل عبر المجال المغناطيسي ، فإنه يخلق الجهد. يرتبط الجهد مباشرة بسرعة السائل.
المزايا : لا توجد أجزاء متحركة ، ممتازة للمياه العادمة والملل.
القيود : لا يمكن قياس السوائل غير الموصلة مثل الزيوت أو الغازات.
ترسل هذه الأجهزة إشارات بالموجات فوق الصوتية عبر التدفق وحساب مقدار الوقت الذي تستغرقه الإشارة للسفر. أي تغيير في وقت السفر ، الناجم عن حركة السوائل ، يساعد في تحديد معدل التدفق.
المزايا : يعمل بشكل جيد لكل من السوائل النظيفة والقذرة.
القيود : باهظة الثمن ، حساسة لفقاعات الهواء ومحاذاة الأنابيب.
هذه الجيوب الفخسية من السائل وعدها أثناء مرورها. فكر فيهم على أنها عداد سائل - فهي تقيس الحجم الفعلي للسائل ، بدلاً من التقدير فقط على أساس السرعة.
المزايا : دقيقة للغاية بمعدلات التدفق المنخفضة.
القيود : يمكن أن تكون ضخمة وأقل ملاءمة لبيئات التدفق العالي أو عالية الضغط.
هذه تقيس انخفاض الضغط عن تقييد في الأنبوب - مثل لوحة فتحة - واستخدام ذلك لتقدير معدل التدفق. كلما زاد انخفاض الضغط ، زاد التدفق بشكل أسرع.
المزايا : تستخدم على نطاق واسع وفهم.
القيود : ليست دقيقة دائمًا لمعدلات التدفق المنخفض ، تتطلب استرداد الضغط في اتجاه مجرى النهر.
يتم استخدام عدادات التدفق في مختلف الصناعات ، ويعتمد اختيار الجهاز غالبًا على طبيعة السائل والبيئة. تشمل بعض التطبيقات النموذجية:
أنظمة إمدادات المياه : لمراقبة المياه السكنية والبلدية.
خطوط أنابيب النفط والغاز : لتتبع الزيت والوقود في الكتلة.
إنتاج الأغذية والمشروبات : قياس المكونات في المعالجة.
التصنيع الصيدلاني : ضمان خلط دقيق للمواد الكيميائية.
أنظمة HVAC : تنظيم الماء أو المبرد يتدفق للتبريد والتدفئة.
المعالجة الكيميائية : الحفاظ على النسب الكيميائية الصحيحة للتفاعلات.
تتطلب كل صناعة ميزات محددة - مثل مقاومة للتآكل ، أو القدرة على التعامل مع درجات الحرارة القصوى ، أو التصميمات الصحية للتطبيقات الصحية.
اختيار مقياس التدفق المناسب لا يتعلق فقط بالسعر أو الحجم. يجب النظر في عدة عوامل:
نوع السائل : هل هو الماء النظيف أو الزيت السميك أو الغاز؟
نطاق معدل التدفق : ما مدى سرعة وكم يجب قياس السائل؟
حجم الأنابيب : هل سيتم تثبيته على أنبوب صغير أو كبير؟
متطلبات الدقة : هل هناك حاجة إلى أرقام دقيقة أم مجرد تقديرات؟
ظروف التثبيت : هل سيتم استخدام العداد في مساحة ضيقة أو في الهواء الطلق أو في بيئة تآكل؟
الميزانية والصيانة : هل يحتاج الجهاز إلى معايرة متكررة أم أنه حل طويل الأجل؟
ستساعد هذه العوامل في تضييق نطاق أفضل عداد تدفق لتطبيقك.
حتى عداد التدفق الأكثر تقدماً يمكن أن يعطي نتائج سيئة إذا لم يتم تثبيته أو استخدامه بشكل صحيح. فيما يلي بعض النصائح العامة:
اتبع دائمًا إرشادات تثبيت الشركة المصنعة ، خاصة فيما يتعلق بأطوال الأنابيب المستقيمة قبل وبعد العداد.
تجنب وضع العدادات بالقرب من الانحناءات أو المضخات أو الصمامات ، والتي يمكن أن تزعج تدفق السوائل وتسبب قراءات غير دقيقة.
حافظ على نظافة الجهاز وتفقدها بانتظام للانسداد أو التراكم ، وخاصة في عدادات الميكانيكية أو الإزاحة.
قم بمعايرة مقياس التدفق بشكل دوري ، خاصة في التطبيقات الحرجة التي تكون فيها الدقة ضرورية.
يضمن الاستخدام الصحيح عمر الخدمة الطويلة ، ودقة أفضل ، وتقليل وقت التوقف.
عدادات التدفق ليست مجرد أدوات للمتخصصين - إنها أدوات مهمة تدعم العمليات اليومية عبر المنازل والمدن والصناعات. من ضمان حصولك على الكمية الصحيحة من الماء إلى تمكين التحكم الدقيق في التصنيع الكيميائي ، فإنها تساعد في الحفاظ على أنظمة سلسة وآمنة وفعالة.
إن فهم كيفية عمل عدادات التدفق وأنواعها وتطبيقاتها تتيح للمستخدمين اتخاذ قرارات مستنيرة. سواء كنت مدير مرفق أو مهندس أو مالك منزل فضولي ، فإن معرفة أساسيات قياس السوائل يمكن أن تؤدي إلى تصميم أفضل للنظام وإدارة الموارد الأكثر ذكاءً.
لذلك في المرة القادمة التي تقوم فيها بتشغيل صنبور ، أو تغذي سيارة ، أو أتساءل كيف تحافظ النباتات الصناعية على هذه الدقة ، تذكر - ربما يكون هناك عداد تدفق يعمل بهدوء خلف الكواليس.
